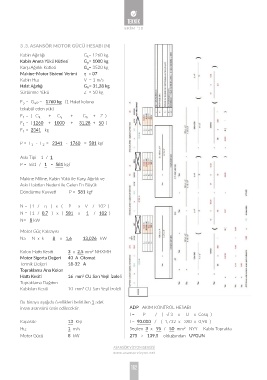

3 .3. ASANSÖR MOTOR GÜCÜ HESABI (N)

Kabin Ağırlığı G = 1260 kg
k
Kabin Anma yükü Kütlesi G = 1000 kg
y
Karşı Ağırlık Kütlesi G = 3520 kg
a
Makine-Motor Sistemi Verimi n = 07
Kabin Hızı V = 1 m/s
Halat Ağırlığı G h = 31,28 kg
Sürtünme Yükü Z = 50 kg

F = G a/2 = 1760 kg (1 Halat koluna
2
tekabül eden yük)
F = ( G k + G + G h + Z )
1
y
F = ( 1260 + 1000 + 31,28 + 50 )
1
F = 2341 kg
1
P = F 1 - F 2 = 2341 - 1760 = 581 kgf

Askı Tipi 1 / 1
P = 581 / 1 = 581 kgf

Makine Miline, Kabin Yükü ile Karşı Ağırlık ve
Askı Halatları Nedeni ile Gelen En Büyük
Döndürme Kuvveti P = 581 kgf

N = ( 1 / n ) x ( P x V / 102 )
N = ( 1 / 0,7 ) x ( 581 x 1 / 102 )
N= 8 kW

Motor Güç Katsayısı
Na = N x k = 8 x 1,6 = 13,026 kW

Kolon Hattı Kesiti 3 x 2,5 mm NHXMH
2
Motor Sigorta Değeri 40 A otomat
Termik Değeri 18-32 A
Topraklama Ana Kolon
Hattı Kesiti 16 mm CU Sarı yeşil İzoleli
2
Topraklama Dağıtım
Kabloları Kesiti 10 mm CU Sarı Yeşil İzoleli
2
Bu binaya aşağıda özellikleri belirtilen 1 adet
insan asansörü tesis edilecektir. ADP AKIM KONTROL HESABI
I = P / ( √ 3 x U x Cosq )
Kapasite 13 Kişi I = 90.000 / ( 1,732 x 380 x 0,98 )
Hız 1 m/s Seçilen 3 x 95 / 50 mm NYY Kablo Toprakta
2
Motor Gücü 8 kW 275 > 139,5 olduğundan UyGUN
